24.12.2023 Nach dem Sturmschaden wurde die Gateway-Anbindung am Heiligabend bei Sauwetter wieder hergestellt

25.12.23 Habe versucht die TG8092 von Statische-TG auf Dynamische-TG umzustellen, ist mir aber nicht gelungen! Vermutlich liegt hier ein SW-Problem vor!

70-cm-Multimode-Relaisfunkstelle DB0GL 06.02.2023

Erbauer und Relaisverantwortlicher: DD1KU
QTH: Berg. Gladbach Marienkrankenhaus (Länge: 07 07  53, Breite: 50 59 42)
QRG: 438.875 MHz Ausgabe 431.275 MHz Eingabe
Antennenhöhe: 52,5m Höhe über NN : 106m
ca. 6 Watt ERP Antenne 4 dB-Rundstrahler
TX/RX : Hytera RD625
Duplexer kommerziell  und sehr aufwendige Selektionsmittel (siehe unten), da Telekom (Berg. Gladbach  4) + Vodafone + BOS-Funk am gleichen QTH sind.
FM-Mode: Es muss ein CTCSS-Ton von 67Hz gesendet werden. Trägersteuerung => kein 1750Hz erforderlich. Bitte FM-N verwenden! Auf der Ausgabe wird CTCSS-Ton mit 67Hz abgestrahlt.

Wichtiger Hinweis: Die Kennung des Relais erfolgt in CW. Während der CW-Kennung wird der TX-CTCSS-Ton abgeschaltet => man hört bei eingeschaltetem RX-CTCCSS keine Kennung!

09.02.2023 Einige OM tun sich bei der Programmierung der GPS-Daten beim IC-9700 usw. schwer. Daher habe ich eine kleine Kurzanleitung erstellt (siehe hier).

07.03.2023 Der Fehler in der Verdrahtung wurde behoben! Somit ist jetzt der Gateway-Betrieb bei DB0GL + DB0BA wieder möglich!
Danke an die Unterstützung von DB9KA und DJ5KP!

03.02.2023 DB0GL + DB0BA sind wieder OnAir!
Puh, das war eine Menge Arbeit!
Die beiden Relais (DB0GL + DB0BA) laufen jetzt wieder!
Auf Grund eines Verdrahtungsfehlers sind die Gateway-Anbindungen zur Zeit nicht verfügbar!
Dieses Problem wird aber in den nächsten Tagen behoben. Es ist eine Vorort-Entstörung erforderlich.
Der Lokal-Betrieb ist aber über beide Relais möglich.
Vielen Dank an das Aufbauteam (DB9KA, DL1KAB, DL5KL, DO2BOS) und an den Tester (DJ5KP).
Ebenfalls vielen Dank an die Haus-Technik-MA des MKH!
Über Empfansgrapporte (via DL5KL) würden wir uns freuen!
So sieht das Relais jetzt aus!
db0gl2023

27.01.2023 DB0GL + DB0BA wird am 03.02.2023 wieder eingeschaltet!

21.01.2023 Der 19-Zollschrank ist komplett bestückt. Die Einschübe sind verpackt und warten auf den Abtransport.
schrank

19.11.2022 Die Wiederinbetriebnahme von DB0GL/DB0BA verzögert sich! Sobald der Termin bekannt ist wird das hier frühzeitig mitgeteilt! Auf Grund von Corona gibt es leider immer wieder Verzögerungen!

19.09.2022 DB0GL ist ausgefallen!! Die Umbauarbeiten werden mehrere Wochen dauern!

02.11.2022 Die Testaussendungen sind vorerst beendet! Es fehlen noch einige Bauteile! Lieferschwierigkeiten!!!

03.10.2022 Der Umbau schreitet voran!

19.09.2022 Neue Antenne für DB0GL-DB0BA montiert.Antennentype Diamond VX4000. Antennenkabel EcoFlex 10 (10m) verlegt.
PS: Die alte Antennenanlage war 37 Jahre alt!
Antenne_DB0BA-DB0GL



Danke an das Aufbauteam! Puh, das war viel Arbeit!

15.09.2022 Am Montag den 19.09.22 werden umfangreiche Antennenarbeiten durchgeführt! Es wird zu Ausfällen kommen!

19.07.2022 Seit 12:15 ist die Gatewayanbindung abgeschaltet! Grund: Hohe Temperaturen! Der lokale Funkbetrieb ist weiterhin möglich!

13.06.2022 Erste Versuche mit Rheinland-Multimode-Reflector
Wenn Ihr auf die u.a. Grafik klickt, wird eine PDF-Datei angezeigt!
Hier könnt Ihr dann meine Versuche via dem neuen Multimode-Reflector sehen.
Am 13.06.22 wurde der Terminalmode mit dem IC9700 (Icom) hinzugefügt.
Viel Erfolg mit dem nenuen Reflector.

Rheinland-Multimode

06.06.2022 Informationen zum Projekt Rheinland Multimode findet man hier!

04.05.2022 Auf dem TS2 wurde die TG 8092 als Versuchsbetrieb neu eingerichtet! Ggf. müsst ihr euren Codeplug anpassen!

01.05.2022 Informationen zum Multimode Server XLX844 findet ihr hier!

24.12.2020 Neue Lastheard-Liste (DMR+). hinzugefügt!

12.04.19 Kleinere Änderungen an dieser Seite durchgeführt. z.B. Lastheard-Liste von DB0GL hinzugefügt..
Lastheard-Tabelle ..

15.12.18 DB0GL wurde aus das neue IPSC2-DMR-DL-Netz umgeschaltet!
Die Konfiguration sieht so aus:
db0gl_config

Allgemeine Erläuterungen zum IPSC2-DMR-DL-Dashboard findet man hier

DB0GL hat z.Zt. folgende TG statisch geschaltet: (wird noch optimiert)
auf TS1 110 (Deutsch + OE), 8 (Regional) DB0DBN, DB0WA
auf TS2 8 (Regional) DB0DBN, 9 (lokal) mit Reflector 4045 (Rheinland-West)

Welche Relais welche TG verwenden, kann man auf der Matrix-Seite einsehen.

TS1 matrix-ts1

TS2matrix-ts2

gleich kommen noch weitere Hinweise!

12.12.18 DB0GL wird am Samstag (15.12.18) probeweise auf das neue IPSC2-DMR-DL-Netz umgeschaltet! Das Dashboard findet ihr hier! Die Konfiguration (welche Talkgroups und welche Reflektoren) kann man auf dieser Seite in sehr übersichtlichen Form ablesen. Weitere Informationen folgen nach der Umschaltung! Schaut einfach nochmal rein.

25.11.18 Der BrandmeisterMaster 2001 ist ausgefallen => Es sind z.Zt. nur lokale QSO möglich!

26.09.18 Der Router von DB0GL hat jetzt ein separates 24V-Netzteil bekommen. Der Routerzugriff funktioniert jetzt eindwandfrei! Vielen Dank an Michael (DJ5KP) für die Unterstützung!

DB0GL ist nun (20.09.18) auf dem BrandMeister Master BM2001 geschaltet.

Das DMR-Relais ist seit dem 15.03.18 an Brandmeister angeschlossen!

Das neue Relais wurde am 12.04.17 um 11 Uhr eingeschaltet!
Danke an das Aufbau-Team_ DL4KP (Michael), DL5KL (Wolfgang), DD1KU (Uli) und an   DG8KBI (Peter)

Erbauer und Relaisverantwortlicher: DD1KU
QTH: Berg. Gladbach Marienkrankenhaus (Länge: 07 07  53, Breite: 50 59 42)
QRG: 438.875 MHz Ausgabe 431.275 MHz Eingabe
Antennenhöhe: 52,5m Höhe über NN : 106m
ca. 6 Watt ERP Antenne 4 dB-Rundstrahler
TX/RX : Hytera RD625
Duplexer kommerziell  und sehr aufwendige Selektionsmittel (siehe unten), da Telekom (Berg. Gladbach  4) + Vodafone + BOS-Funk am gleichen QTH sind.
FM-Mode: Es muss ein CTCSS-Ton von 67Hz gesendet werden. Trägersteuerung => kein 1750Hz erforderlich. Bitte FM-N verwenden! Auf der Ausgabe wird CTCSS-Ton mit 67Hz abgestrahlt. Die Kennung des Relais erfolgt in CW



QRG

Zuordnung der Zeitschlitze (Stand: 15.03.18)

tg262
Hier ist die TG262 dynamisch geschaltet. Fährt man mit der Maus über das 262-Symbol, wird die Uhrzeit der Trennung angezeigt!

Erläuterungen zu den Zeitschlitzen (Stand: 15.03.18)
Die TG 9112 (Notruf) ist statisch
Alle anderen TG z.B. 262 sind dynamisch. Diese werden nach 10 Minuten wieder getrennt. Eine vorzeitige Trennung ist mit TG4000 möglich!
Auf dem Zeitschlitz 2 wird mit der TG8 das Cluster Rheinland Süd erreicht. Die Liste der angeschlossenen Repeater wird mit Drücken des "grünen Buttons" angezeigt.
DB0GL ist mit dem Reflector 4045 verbunden (TG9)

hfpegel

HF-Pegelanzeige + Verlustrate der letzten Belegungen! (LastHeard)

Noch Fragen? Dann bitte ins BM-Wiki schauen. Da ist alles ufb erläutert!

programmierung

So sieht die Programmierung für den FM-Betrieb aus. In der Spalte Tone muss TSQL eingetragen werden! Zusätzlich in den Spalten Repeater-Tone und TSQL-Freq muss der CTCSS-Tone mit 67Hz gesetzt werden!

Untersuchungen der Feldstärke-Balkenanzeige der Hytera Geräte MD785 und AR685 (14.04.17)

Anzahl Balken HF-Pegel [dBm]
1 -106
2 -99
3 -91
4 -83
Hytera MD785  FW: 7.06


Anzahl Balken HF-Pegel [dBm]
1 -106
2 -99
3 -92
4 -83
Hytera AR685  FW: 7.06

DB0GL Frontansicht!

  front

DB0GL Rückansicht

rueck



antenne

Antennenanlage von DB0GL (ca. 40 Jahre alt und geht immer noch, hi)

specktrum

DB0GL-Spektrum (digital) 25.04.17

db0gl_plot

Versorgungsplot DB0GL (Erstellt mit RadioMobile)

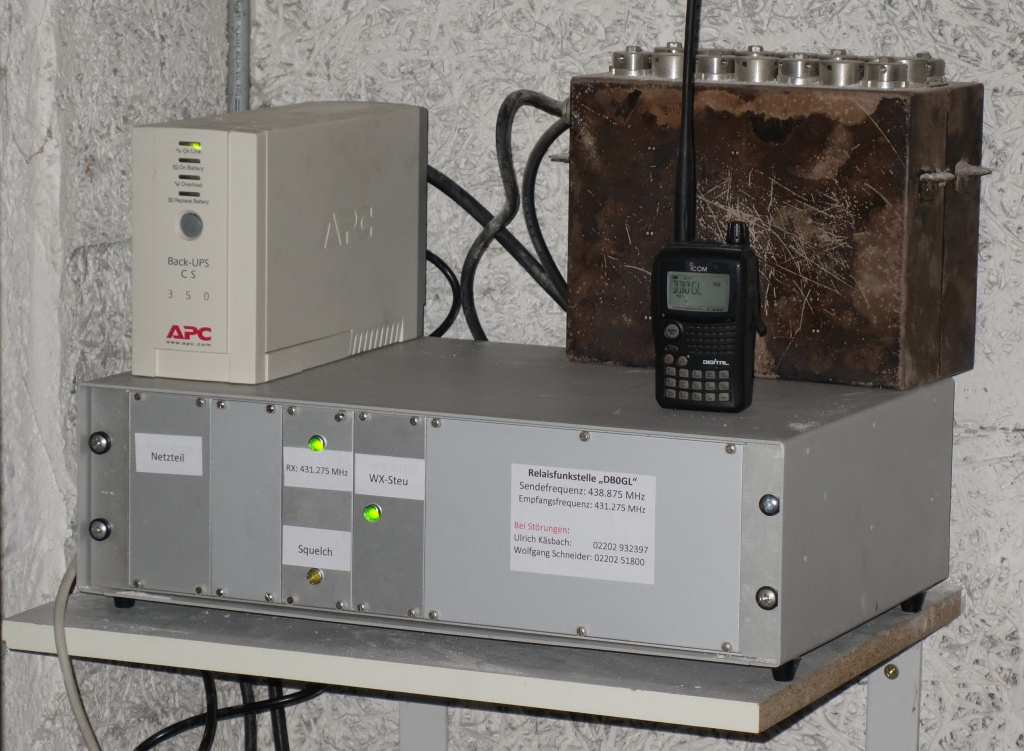

db0gl_alt

DB0GL (altes FM-Relais)
