25.05.2024 Die Genehmigung von DB0BA wurde bis zum 31.12.2026 verlängert!

23cm-Multimode-Relais DB0BA (ab 06.02.2023)

Erbauer und Relaisverantwortlicher: DD1KU
QTH: Berg. Gladbach Marienkrankenhaus (Länge: 07 07  53, Breite: 50 59 42)
QRG: 1298.550 MHz Ausgabe 1270.550 MHz Eingabe
Antennenhöhe: 52,5m Höhe über NN : 106m
ca. 10 Watt ERP Antenne 6 dB-Rundstrahler
TX/RX : ICOM ID-RP1200VD
Duplexer: Procon.
FM-Mode: Es muss ein CTCSS-Ton von 67Hz gesendet werden. Trägersteuerung => kein 1750Hz erforderlich. Bitte FM-N verwenden! Auf der Ausgabe wird CTCSS-Ton mit 67Hz abgestrahlt. Die Kennung des Relais erfolgt in CW
D-Star-Mode: DB0BA A (Einstellungen siehe unten)

26.12.23 DB0BA wurde versuchsweise auf den Reflector XLX456S geschaltet

13.02.2023 DB0BA ist jetzt auch im ircDDB-Netz aktiv!

09.02.2023 Einige OM tun sich bei der Programmierung der GPS-Daten beim IC-9700 usw. schwer. Daher habe ich eine kleine Kurzanleitung erstellt (siehe hier).

08.03.2023 So sahen die Aktivitäten bei DB0BA aus. Altes Bild!

db0ba mit gw-Anbindung

07.03.2023 Der Fehler in der Verdrahtung wurde behoben! Somit ist jetzt der Gateway-Betrieb bei DB0GL + DB0BA wieder möglich!
Danke an die Unterstützung von DB9KA und DJ5KP!

03.02.2023 DB0GL + DB0BA sind wieder OnAir!
Puh, das war eine Menge Arbeit!
Die beiden Relais (DB0GL + DB0BA) laufen jetzt wieder!
Auf Grund eines Verdrahtungsfehlers sind die Gateway-Anbindungen zur Zeit nicht verfügbar!
Dieses Problem wird aber in den nächsten Tagen behoben. Es ist eine Vorort-Entstörung erforderlich.
Der Lokal-Betrieb ist aber über beide Relais möglich.
Vielen Dank an das Aufbauteam (DB9KA, DL1KAB, DL5KL, DO2BOS) und an den Tester (DJ5KP).
Ebenfalls vielen Dank an die Haus-Technik-MA des MKH!
Über Empfansgrapporte (via DL5KL) würden wir uns freuen!
So sieht das Relais jetzt aus!

db0gl2023
27.01.2023 DB0GL + DB0BA wird am 03.02.2023 wieder eingeschaltet!

08.11.22 Testbetrieb beendet!

23cm-Multimode-Relais DB0BA (ab 30.10.2022)

Erbauer und Relaisverantwortlicher: DD1KU
QTH: Berg. Gladbach Marienkrankenhaus (Länge: 07 07  53, Breite: 50 59 42)
QRG: 1298.550 MHz Ausgabe 1270.550 MHz Eingabe
Antennenhöhe: 52,5m Höhe über NN : 106m
ca. 10 Watt ERP Antenne 6 dB-Rundstrahler
TX/RX : ICOM ID-RP1200VD
Duplexer: Procon.
FM-Mode: Es muss ein CTCSS-Ton von 67Hz gesendet werden. Trägersteuerung => kein 1750Hz erforderlich. Bitte FM-N verwenden! Auf der Ausgabe wird CTCSS-Ton mit 67Hz abgestrahlt. Die Kennung des Relais erfolgt in CW
D-Star-Mode: DB0BA A (Einstellungen siehe unten)

28.10.22 So habe ich meinen IC9700 programmiert (Beispiel)

icom9700-Prog

Beim RPT1 muss das rechte A an der 8.ten Position stehen. Bei RPT2 muss das G an der 8.ten Position eingetragen werden!

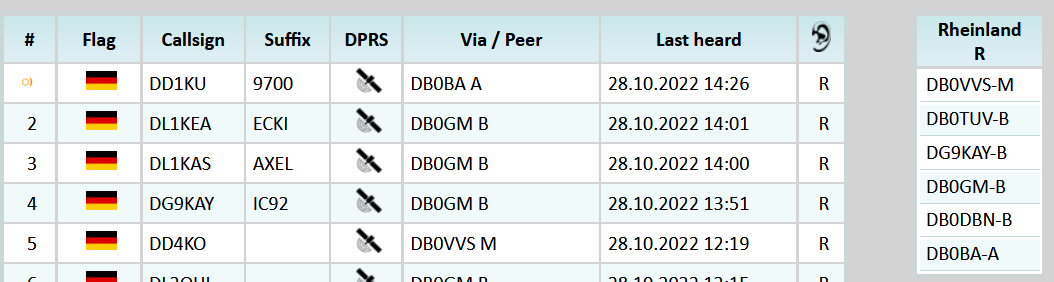

Testverbindung über den Multimode-Reflector XLX844 R
xlx844R

Erste Testverbindung über den Reflector XLX456 SXLX456S



26.10.22 So sieht das Blockschaltbild für DB0BA aus:

DB0BA_2022

03.10.2022 Der Umbau schreitet voran!

umbau22

19.09.2022 Neue Antennenanlage für DB0BA-DB0GL montiert. Antennentype Diamond VX4000. Antennkabel EcoFlex 10 (10m) verlegt.
Antenne DB0BA-DB0GL

15.09.22 Am Montag, den 19.09.22 werden umfangreiche Antennenarbeiten durchgeführt! DB0BA wird abgebaut! DB0BA wird durch neue Hardware ersetzt. Dieser Umbau wird mehrere Tage dauern!

20.05.19 Das NF-Problem bei DB0BA ist aktuell wieder da! Eine Entstörung ist für die 22KW geplant!

Am 29.09.18 wurde der TX-NF-Zweig optimiert. Ich hoffe, dass die Aussetzer jetzt nicht mehr auftreten! Vielen Dank an Wolfgang (DL5KL) für die Unterstützung!
Wir werden den Zusatnd jetzt beobachten. Bei Problemen bitte Info an Uli DD1KU (at) darc.de.

db0baSo sieht das Relais (blaues Gehäuse unten) aus. (Altes Bild!)

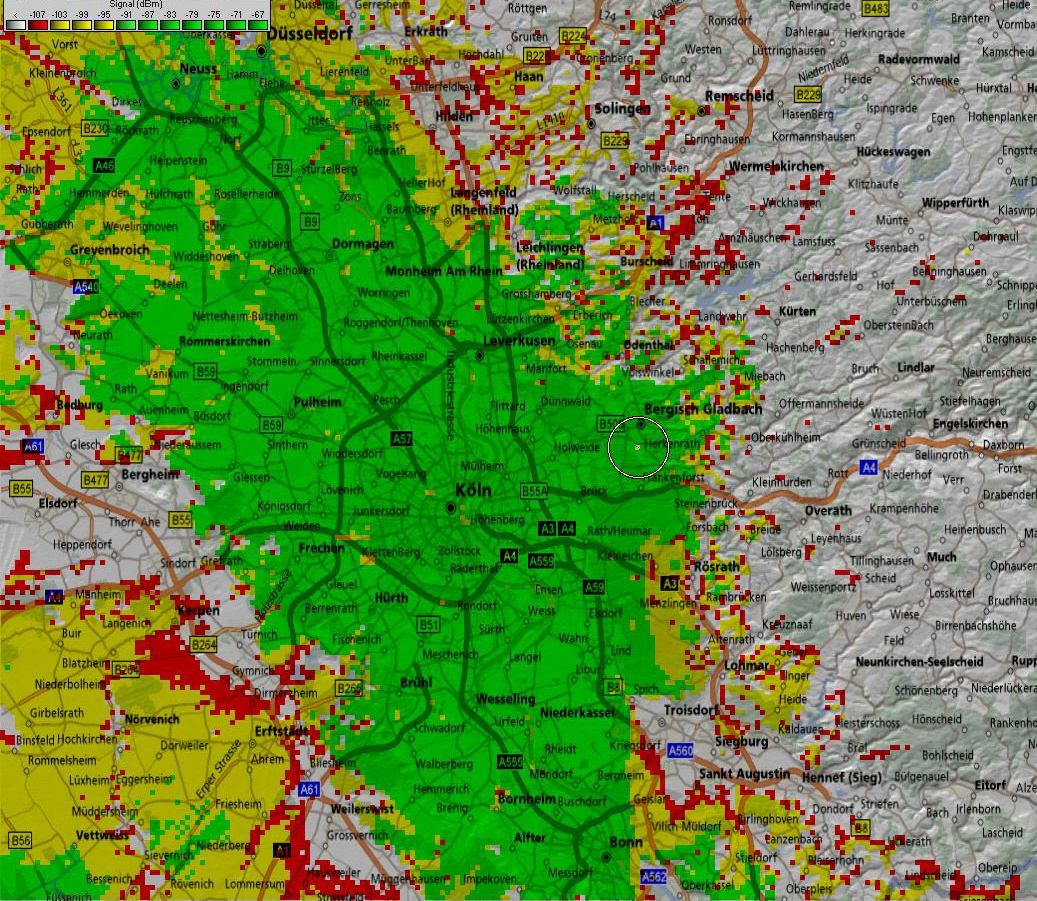

db0ba_plot

Versorgungsplot von DB0BA. Erstellt mit RadioMobile.

Optimierungsarbeiten an DB0BA am 05.06.12

Am 05.06.12 haben wir (DG8KBI, DD1KU) Optimierungsarbeiten bei DB0BA durchgeführt.

Nach sehr langer Zeit waren wir wieder mal am QTH von DB0BA/DB0GL. Nachdem wir die Messgeräte hochgeschleppt und die dicke Staubschicht beseitigt hatten, konnten wir mit den Arbeiten beginnen.

Es wurde die Frequenz neu justiert. Wir haben jetzt einen Frequenzoffset von 70 Hz! Die Sendeleistung gemessen und die Lautstärke des Roggerbeep's plus die Stationsansage optimiert. Auch die Nebenaussendungen und Oberwellenabstände wurden bei beiden Relais überprüft.Diese liegen, auch nach teilweise 25 Jahren, immer noch im Sollbereich!

db0ba1

peter

db0ba3
